管道過濾器
Y型過濾器
型號：JTGYG
品牌：JHENTEN
便捷更換管道式過濾器
JTGYG Y型過濾器是一款除去管道液體中少量固體顆粒，通常安裝在減壓閥、泄壓閥或其他設備的進口端，用來消除介質中的雜質，保護閥門及設備的正常使用。
JTGYG Y型過濾器結構設計合理，無衛生死角，阻力小，排污方便等特點。采用多道拋光處理，保證物料接觸面粗糙度Ra≤0.4um，符合GMP/FDA認證要求，全鏡面拋光
產品特色
? 筒體內外表面采用鏡面拋光，料液接觸面Ra達到0.4μm接近衛生級要求
? 過濾器殼體采用快裝連接，操作方便，經濟實用
典型的應用
? 各種液體的顆粒過濾
? 食用油、飲料、酒類的過濾
? 化工廠過濾
? 壓縮機，泵，儀表和其它設備初過濾和保護作用
操作條件
最大操作壓力 | 0.6MPa、1.0MPa |
最大操作溫度 | 150℃ |
材料
過濾器殼體 | 304、316L |
篩管濾芯 | 304、316L |
密封圈、墊片 | 三元乙丙橡膠、聚四氟乙烯 |
氟橡膠、硅橡膠 |
連接
殼體連接 | 快裝 |
進出口N1、N2 | 2”/2.5”/3”快裝 |
表面處理
處理類型 | 機械拋光、電解拋光、噴砂 |
拋光精度 | 內壁0.4μm，外壁 0.6μm |

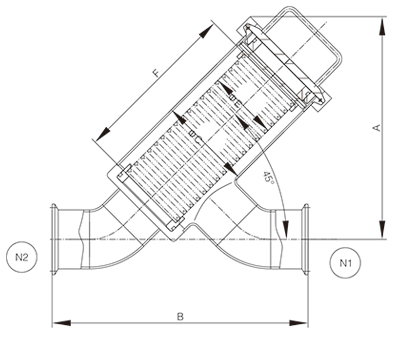

尺寸參數表 | 進出口 | ||||
1” | 1.5” | 2” | 2.5” | ||
A：總高（不含濾蓋、壓力表） | 185 | 240 | |||
B：進出口中心距 | 220 | 275 | |||
C：直徑 | Φ76 | Φ101.6 | |||
E：篩管濾芯直徑 | Φ50 | Φ76 | |||
F：篩管濾芯長度 | 135 | 180 | |||
選型表
［濾芯數量］ | ［殼體材料］ | ［進出口連接］ | ［進出口尺寸］ | ［密封圈］ | |
JTGYG | 1R | 4 | K | 20 | E |
1R=1芯 | 4= 304 | F=法蘭 | 10=1” | E=三元乙丙橡膠 | |
6= 316L | K=快裝 | 15=1.5” | P=聚四氟乙烯 | ||
L=螺紋 | 20=2” | V=氟橡膠 | |||
25=2.5” | S=硅橡膠 | ||||
30=3” |
