生物發酵罐

型號：JTRZF

分類：不銹鋼反應釜

品牌：JHENTEN

材質：304、316不銹鋼

起訂量：1件起訂

應用領域：啤酒、乳制品、飲料、日化、生物制藥工業

詳情描述

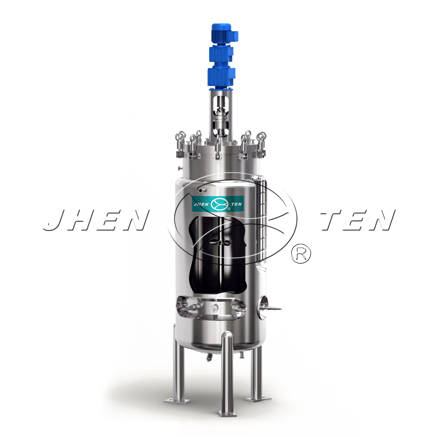

生物發酵罐-JTRZF

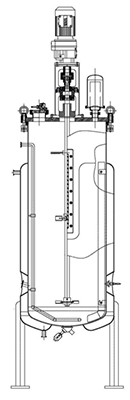

該款生物發酵罐型號：JTRZF，發酵罐采用徑高比1：2~1：3的立式圓罐體罐體；采用大視角罐內液位觀察長條視鏡，12V安全視燈耐酸堿腐蝕， pH電極、DO電極、溫度電極接口齊備；罐蓋配有火焰接種口和補料備用接口等；內表面鏡面拋光，Ra≤0.4μm，外表面鏡面拋光或亞光處理，內壁過渡段均采用圓弧過渡，無衛生死角，易清洗；夾套水浴電加熱可根據客戶需求設計；配置頂部機械式攪拌可調速，數字化設定轉速控制，標配2層圓盤渦輪式攪拌槳，1層高效消泡槳；另有平直葉槳、斜葉槳、彎葉槳等可選；全封閉的設計確保物料始終處在無污染的狀態下混合、發酵；裝液系數65%～75%，最適70%，工藝結構先進，操作簡單。

控制方式

? 下位機控制：品牌觸摸屏操作界面，專用PLC自動化控制程序，對發酵參數自動控制。溫度、PH、DO、消泡、攪拌轉速、補料系統等參數實時測控；
? 上位機控制：遠程計算機實時監控、發酵專用組態軟件，歷史數據查詢及顯示，方便地進行數據分析、曲線分析。

產品特色

? 容積有50L～2000L等多種規格，可根據客戶實際需求進行設計、制造。
? 在位滅菌，安全可靠，無傳動泄漏風險。
? 接種方式可靠，火焰接種及差壓接種多種形式可選；
? 大視角縱向視鏡觀測清晰，落地式罐體結構設計合理，外觀美觀實用，裝拆便捷。

控制系統

? 通氣控制（DO）：深層通氣，底部進氣；在線檢測，范圍0~100%或0~200%；進口DO電極，可在線高溫蒸汽消毒；可與轉速與通氣量關聯自動或手動控制；
? 罐壓控制：頂部排氣口配置指針式壓力表顯示罐壓，不銹鋼閥門手動調節；可選配進口壓力變送器和自動調節閥實現罐壓自動控制。
? 酸堿控制（PH）：在線檢測，范圍2~12；進口PH電極，可在線高溫蒸汽消毒；可與蠕動泵或自控閥門自動加酸或加堿進行控制；
? 溫度控制（T）：在線檢測，范圍0-150℃，進口溫度傳感器，數字化設定，自動/手動切換，利用恒溫水、冷卻水、冷凍水等不同工況加以選擇；
? 補料控制：蠕動泵或自控閥門進行加料控制；
? 消泡控制：傳導式泡沫電極，進行檢測自動報警或自動流加消泡劑。

常規設計參數

設計壓力	發酵罐按客戶要求（ATM～1.0MPa）
設計壓力	夾套按客戶要求（ATM～0.5MPa）
設計溫度	罐體、夾套按客戶要求（0℃～160℃）

材料

內膽	304、316L
夾套	304
支腿等	304

連接

進出口	快裝卡接、法蘭
罐體接口	PH、DO、溫度、接種、消泡、補酸、補堿、補料、壓力等

表面處理

處理類型	機械拋光、電解拋光、噴砂、酸洗
拋光精度	內壁 0.4μm，外壁 0.6μm

攪拌槳葉形式

槳葉形式	圓盤渦輪式攪拌槳、消泡槳、平直葉槳、斜葉槳、彎葉槳等

系統可選配置

可選配置	多路補料、全自動滅菌、補料稱重、罐體稱重、尾氣氧、二氧化碳含量在線檢測等

常規型號及主要技術參數

參數		型號	JTRZF—50	JTRZF—100	JTRZF—200	JTRZF—300	JTRZF—500
有效容積：L			50	100	200	300	500
罐體	直徑：mm		300	400	500	550	600
罐體	高度：mm		700	800	1000	1200	1650
攪拌	電機功率：kW		0.55	0.75～1.2	0.75～1.5	1.1～1.5	1.5～2.2
攪拌	攪拌工作轉速：r/min		300～350		280～320

JTRZF—800	JTRZF—1000	JTRZF—1200	JTRZF—1500	JTRZF—2000
800	1000	1200	1500	2000
800	800	900	900	1000
1600	1900	1800	2200	2500
2.2～5.5	2.2～5.5	3～7.5	1.5～2.2	1.5～2.2
200～280			200～260
