芯式過濾器
大流量液體過濾器
型號：JTGHF
品牌：JHENTEN
超大流量工業級過濾器
JTGHF大流量液體過濾器，又名JTGHF大胖過濾器是針對于大口徑和高流速的管道而開發，適用于高通量的工況，其芯件采用折疊式大流量濾芯，相當于傳統普通沖孔藍式濾芯和棒式折疊式濾芯多倍面積；其大于50%的開孔率與直通式結構，組合出最大的流量和最小的壓差，大大降低了總體的尺寸和重量，從而減少了投資成本及運行成本，也降低濾芯更換的頻率，節約了勞動力資源。
JTGHF大流量液體過濾器分立式和臥式兩種，常規20”、40”濾芯的過濾器通常采用立式結構；超過1000噸/小時流量的中大系統，選擇臥式結構，并配備60”的濾芯使用，滿足大流量的同時，降低濾芯更換次數，更換濾芯更方便。
產品特色
流量大、占地面積小、效率高
304和316L兩種不銹鋼可供選擇，良好的耐腐蝕性能，能滿足各領域的要求
立式和臥式兩種結構可供選擇
典型的應用
流量較大的場合，特別是水處理領域
表面處理
處理類型 | 機械拋光、電解拋光 |
拋光精度 | 內壁0.3μm，外壁0.4μm |
操作條件
最大操作壓力 | 0.6MPa |
最大操作溫度 | 150℃ |
材料
過濾器殼體 | 304、316L |
排氣、液閥 | 304、316L |
吊環螺栓 | 304 |
支座 | 304 |
密封圈、墊片 | EPDM、PTFE、Viton、Sililone |
連接
殼體連接 | 法蘭（吊環螺栓） |
進出口N1、N2 | 快裝、法蘭 |
壓力表N3(選配) | 1”/1.5”快裝 |
排液閥N5(選配) | 1”快裝 |

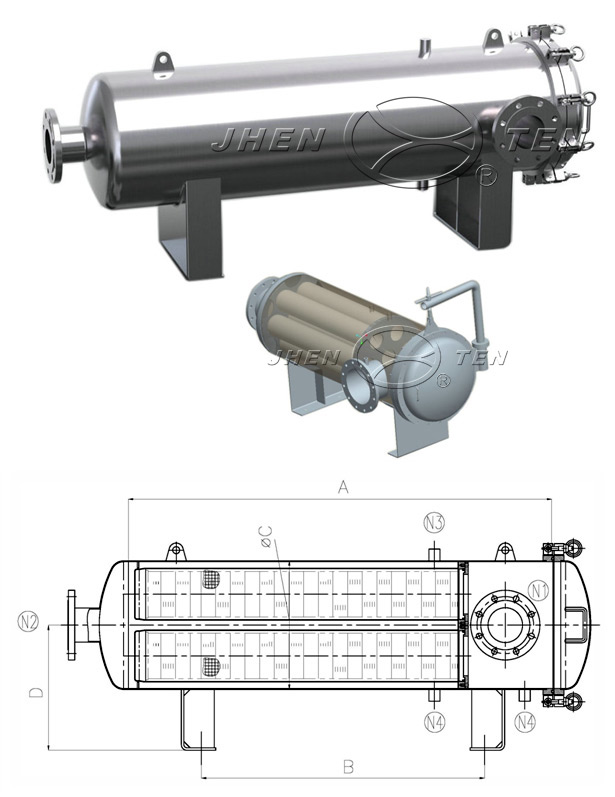

尺寸參數 | 1芯 | 2芯 | ||||
20” | 40” | 60” | 20” | 30” | 40” | |
A：殼體長度（不含封頭） | 700 | 1200 | 1700 | 800 | 1300 | 1800 |
B：支座中心距 | 300 | 600 | 900 | 400 | 700 | 1000 |
C：直徑 | Φ230 | Φ400 | ||||
D：進出口N1、N2離地高度 | 355 | 395 | ||||
進出口N1、N2尺寸 | 2”/2.5”/3” | 3”/4”/5” | ||||
上表數據為標準型，可根據客戶要求定制，未注長度單位為mm。
選型表
［結構形式］ | ［濾芯數量］ | ［濾芯型號］ | ［殼體材料］ | ［進出口連接］ | ［密封圈］ | |
JTGHF | L | 2R | 20 | 4 | K | E |
L=立式 | 1R=1芯 | 20=20”濾芯 | 4= 304 | K=快裝 | E=EPDM | |
W=臥式 | 2R=2芯 | 40=40”濾芯 | 6= 316L | F=法蘭 | P=PTFE | |
3R=3芯 | 60=60”濾芯 | L=螺紋 | V=Viton | |||
4R=4芯 | S=Sililone | |||||
5R=5芯 |
